VXE504 series 난삭재 가공용 ㆍ V-스타
- 4날 부등분할 평 엔드밀
-
- 4 FLUTES VARIABLE HELIX SUQARE ENDMILL
- 인선부의 부등분할 적용으로 진동감소, 높은 가공성 확보
- 내산화성과 표면경도가 높은 신규 코팅으로 마찰저항 감소, 칩배출성 개선
- 신규 인선처리 적용으로 탁월한 내치핑성, 내용착성

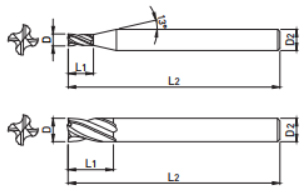

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| VXE504010 | 1 | 2.5 | 50 | 6 |
| VXE504012 | 1.2 | 3 | 50 | 6 |
| VXE504015 | 1.5 | 4 | 50 | 6 |
| VXE504020 | 2 | 6 | 50 | 6 |
| VXE504025 | 2.5 | 7 | 50 | 6 |
| VXE504030 | 3 | 8 | 55 | 6 |
| VXE50403010 | 3 | 10 | 60 | 6 |
| VXE504035 | 3.5 | 10 | 55 | 6 |
| VXE504040 | 4 | 10 | 55 | 6 |
| VXE50404012 | 4 | 12 | 60 | 6 |
| VXE504045 | 4.5 | 12 | 55 | 6 |
| VXE504050 | 5 | 15 | 55 | 6 |
| VXE504055 | 5.5 | 15 | 60 | 6 |
| VXE504060 | 6 | 15 | 60 | 6 |
| VXE50406020 | 6 | 20 | 65 | 6 |
| VXE504065 | 6.5 | 15 | 60 | 8 |
| VXE504070 | 7 | 20 | 80 | 8 |
| VXE504080 | 8 | 20 | 70 | 8 |
| VXE50408025 | 8 | 25 | 70 | 8 |
| VXE50408030 | 8 | 30 | 80 | 8 |
| VXE504085 | 8.5 | 20 | 70 | 10 |
| VXE504090 | 9 | 25 | 80 | 10 |
| VXE504100 | 10 | 25 | 75 | 10 |
| VXE50410035 | 10 | 35 | 85 | 10 |
| VXE504120 | 12 | 30 | 80 | 12 |
| VXE50412040 | 12 | 40 | 90 | 12 |
| VXE504140 | 14 | 35 | 90 | 16 |
| VXE504160 | 16 | 42 | 100 | 16 |
| VXE504180 | 18 | 45 | 100 | 16 |
| VXE504200 | 20 | 48 | 100 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ◎ | |||||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 전규격 | 0 ~ -0.03 | h6 |
