PK503 series 중경도용 ㆍ 클래식
- 3날, Z - 축 라핑 엔드밀
-
- 3 FLUTE, Z AXIS ROUGHING ENDMILL

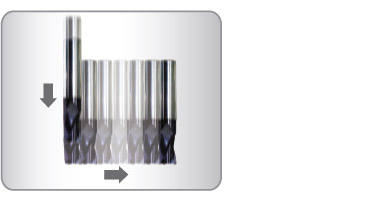

- 수직이송부터 홈가공까지 1회 공정으로 가공 시간을 단축
- 넥 타입으로 작업 간섭 방지

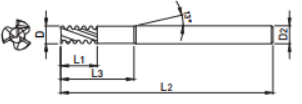

| EDP. No. | D | L1 | L2 | L3 | D2 | Z |
|---|---|---|---|---|---|---|
| PK503060 | 6 | 9 | 15 | 57 | 6 | 3 |
| PK503080 | 8 | 12 | 20 | 63 | 8 | 3 |
| PK503100 | 10 | 15 | 25 | 72 | 10 | 3 |
| PK503120 | 12 | 18 | 30 | 83 | 12 | 3 |
| PK503140 | 14 | 21 | 35 | 83 | 14 | 3 |
| PK503160 | 16 | 24 | 40 | 92 | 16 | 3 |
| PK503200 | 20 | 30 | 50 | 104 | 20 | 3 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ○ | ○ | ○ | ||||
허용공차
외경
공차 |
1이상 3이하 | 3초과 6이하 | 6초과 10이하 | 10초과 18이하 | 18초과 30이하 |
|---|---|---|---|---|---|
| Cutting Edge(d11) | -20 -85 |
-30 -105 |
-40 -150 |
-50 -180 |
-65 -225 |
| Shank(h6) | 0 -6 |
0 -8 |
0 -9 |
0 -11 |
0 -13 |
