TE503 series 중경도용 ㆍ 클래식
- 3날, 테이퍼 엔드밀
-
- 3 FLUTE, TAPER ENDMILL
- 공구강, 합금강, 금형강 및 고경도 피삭재에 적합
- ALTiN 코팅을 이용하여 내마모성이 뛰어남

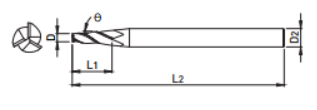

| EDP. No. | D | θ | L1 | N.D | L2 | D2 |
|---|---|---|---|---|---|---|
| TE50303106 | 3 | 1˚ | 10 | 3.4 | 50 | 6 |
| TE50303206 | 3 | 2˚ | 10 | 3.7 | 50 | 6 |
| TE50303306 | 3 | 3˚ | 10 | 4 | 50 | 6 |
| TE50303506 | 3 | 5˚ | 10 | 4.8 | 50 | 6 |
| TE50304106 | 4 | 1˚ | 15 | 4.5 | 50 | 6 |
| TE50304206 | 4 | 2˚ | 15 | 5 | 50 | 6 |
| TE50304306 | 4 | 3˚ | 15 | 5.6 | 50 | 6 |
| TE50304508 | 4 | 5˚ | 15 | 6.6 | 50 | 8 |
| TE50305106 | 5 | 1˚ | 20 (17.1) | 5.7 | 60 | 6 |
| TE50305208 | 5 | 2˚ | 20 (17.1) | 6.4 | 60 | 8 |
| TE50305308 | 5 | 3˚ | 20 (17.1) | 7.1 | 60 | 8 |
| TE50305508 | 5 | 5˚ | 20 (17.1) | 8.5 | 60 | 8 |
| TE50306108 | 6 | 1˚ | 20 | 6.7 | 60 | 8 |
| TE50306208 | 6 | 2˚ | 20 | 7.4 | 60 | 8 |
| TE50306308 | 6 | 3˚ | 20 | 8.1 | 60 | 8 |
| TE50306510 | 6 | 5˚ | 20 | 9.5 | 70 | 10 |
| TE50308110 | 8 | 1˚ | 25 (22.8) | 8.9 | 70 | 10 |
| TE50308210 | 8 | 2˚ | 25 (22.8) | 9.8 | 70 | 10 |
| TE50308312 | 8 | 3˚ | 25 (22.8) | 10.6 | 75 | 12 |
| TE50308512 | 8 | 5˚ | 25 (22.8) | 12.4 | 75 | 12 |
| TE50310112 | 10 | 1˚ | 35 | 11.2 | 90 | 12 |
| TE50310212 | 10 | 2˚ | 28 | 12.4 | 90 | 12 |
| TE50310314 | 10 | 3˚ | 35 (34.3) | 13.7 | 90 | 14 |
| TE50310516 | 10 | 5˚ | 35 (34.3) | 16.1 | 90 | 16 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ○ | ○ | ○ | ||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| ±0.02 | h6 |
