WE502 series 금형 가공용 ㆍ 위너
- 강력 절삭용 2날ㆍ짧은 길이+표준+롱
-
- 날부 치핑 방지를 위한 gash touch 형상 적용
- 최고급 소재 적용으로 가공성 및 내마모성 성능 개선
- 최신의 W코팅 적용하여 공구수명 및 가공 안정성 향상
- HRc55 이하 프리하든강, 합금강, 탄소강 계열의 금형 및 부품 가공에 적합함

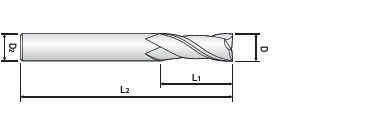

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| WE502 001 001 | 0.1 | 0.1 | 40 | 4 |
| WE502 001 | 0.1 | 0.2 | 40 | 4 |
| WE502 001 003 | 0.1 | 0.3 | 40 | 4 |
| WE502 002 002 | 0.2 | 0.2 | 40 | 4 |
| WE502 002 | 0.2 | 0.4 | 40 | 4 |
| WE502 002 006 | 0.2 | 0.6 | 40 | 4 |
| WE502 003 003 | 0.3 | 0.3 | 40 | 4 |
| WE502 003 | 0.3 | 0.6 | 40 | 4 |
| WE502 003 009 | 0.3 | 0.9 | 40 | 4 |
| WE502 004 004 | 0.4 | 0.4 | 40 | 4 |
| WE502 004 | 0.4 | 0.8 | 40 | 4 |
| WE502 004 012 | 0.4 | 1.2 | 0.4 | 4 |
| WE502 005 005 | 0.5 | 0.5 | 0.4 | 4 |
| WE502 005 | 0.5 | 1.0 | 0.4 | 4 |
| WE502 005 015 | 0.5 | 1.5 | 0.4 | 4 |
| WE502 006 006 | 0.6 | 0.6 | 0.4 | 4 |
| WE502 006 | 0.6 | 1.2 | 0.4 | 4 |
| WE502 006 018 | 0.6 | 1.8 | 0.4 | 4 |
| WE502 007 007 | 0.7 | 0.7 | 0.4 | 4 |
| WE502 007 | 0.7 | 1.4 | 0.4 | 4 |
| WE502 007 021 | 0.7 | 2.1 | 40 | 4 |
| WE502 008 008 | 0.8 | 0.8 | 40 | 4 |
| WE502 008 | 0.8 | 1.6 | 40 | 4 |
| WE502 008 024 | 0.8 | 2.4 | 40 | 4 |
| WE502 009 009 | 0.9 | 0.9 | 40 | 4 |
| WE502 009 | 0.9 | 1.8 | 40 | 4 |
| WE502 009 027 | 0.9 | 2.7 | 40 | 4 |
| WE502 010 01 | 1.0 | 1.0 | 40 | 4 |
| WE502 010 02 | 1.0 | 2.0 | 40 | 4 |
| WE502 010 | 1.0 | 2.5 | 40 | 4 |
| WE502 010 03 | 1.0 | 3.0 | 50 | 6 |
| WE502 010 04 | 1.0 | 4.0 | 50 | 6 |
| WE502 010 06 | 1.0 | 6.0 | 50 | 6 |
| WE502 012 02 | 1.2 | 2.0 | 40 | 6 |
| WE502 012 | 1.2 | 3.0 | 50 | 6 |
| WE502 012 04 | 1.2 | 4.0 | 50 | 6 |
| WE502 012 06 | 1.2 | 6.0 | 50 | 6 |
| WE502 015 015 | 1.5 | 1.5 | 40 | 6 |
| WE502 015 03 | 1.5 | 3.0 | 40 | 6 |
| WE502 015 | 1.5 | 4.0 | 50 | 6 |
| WE502 015 06 | 1.5 | 6.0 | 50 | 6 |
| WE502 015 08 | 1.5 | 8.0 | 50 | 6 |
| WE502 015 10 | 1.5 | 10.0 | 50 | 6 |
| WE502 020 02 | 2.0 | 2.0 | 40 | 6 |
| WE502 020 04 | 2.0 | 4.0 | 40 | 6 |
| WE502 020 | 2.0 | 6.0 | 50 | 6 |
| WE502 020 08 | 2.0 | 8.0 | 50 | 6 |
| WE502 020 10 | 2.0 | 10.0 | 50 | 6 |
| WE502 020 12 | 2.0 | 12.0 | 50 | 6 |
| WE502 025 025 | 2.5 | 2.5 | 40 | 6 |
| WE502 025 05 | 2.5 | 5.0 | 40 | 6 |
| WE502 025 | 2.5 | 7.0 | 50 | 6 |
| WE502 025 10 | 2.5 | 10.0 | 50 | 6 |
| WE502 025 12 | 2.5 | 12.0 | 50 | 6 |
| WE502 030 03 | 3.0 | 3.0 | 40 | 6 |
| WE502 030 06 | 3.0 | 6.0 | 40 | 6 |
| WE502 030 | 3.0 | 8.0 | 50 | 6 |
| WE502 030 10 | 3.0 | 10.0 | 50 | 6 |
| WE502 030 12 | 3.0 | 12.0 | 50 | 6 |
| WE502 030 14 | 3.0 | 14.0 | 50 | 6 |
| WE502 040 04 | 4.0 | 4.0 | 40 | 6 |
| WE502 040 08 | 4.0 | 8.0 | 40 | 6 |
| WE502 040 | 4.0 | 10.0 | 50 | 6 |
| WE502 040 12 | 4.0 | 12.0 | 50 | 6 |
| WE502 040 14 | 4.0 | 14.0 | 50 | 6 |
| WE502 040 16 | 4.0 | 16.0 | 50 | 6 |
| WE502 050 05 | 5.0 | 5.0 | 50 | 6 |
| WE502 050 10 | 5.0 | 10.0 | 50 | 6 |
| WE502 050 | 5.0 | 15.0 | 60 | 6 |
| WE502 050 20 | 5.0 | 20.0 | 60 | 6 |
| WE502 050 25 | 5.0 | 25.0 | 60 | 6 |
| WE502 060 06 | 6.0 | 6.0 | 50 | 6 |
| WE502 060 12 | 6.0 | 12.0 | 50 | 6 |
| WE502 060 | 6.0 | 15.0 | 60 | 6 |
| WE502 060 20 | 6.0 | 20.0 | 60 | 6 |
| WE502 060 25 | 6.0 | 25.0 | 60 | 6 |
| WE502 080 16 | 8.0 | 16.0 | 60 | 8 |
| WE502 080 | 8.0 | 20.0 | 70 | 8 |
| WE502 080 25 | 8.0 | 25.0 | 70 | 8 |
| WE502 080 30 | 8.0 | 30.0 | 70 | 8 |
| WE502 100 22 | 10.0 | 22.0 | 65 | 10 |
| WE502 100 | 10.0 | 25.0 | 75 | 10 |
| WE502 100 30 | 10.0 | 30.0 | 75 | 10 |
| WE502 100 35 | 10.0 | 35.0 | 75 | 10 |
| WE502 120 26 | 12.0 | 26.0 | 70 | 12 |
| WE502 120 | 12.0 | 30.0 | 80 | 12 |
| WE502 120 35 | 12.0 | 35.0 | 80 | 12 |
| WE502 120 40 | 12.0 | 40.0 | 80 | 12 |
| WE502 140 | 14.0 | 35.0 | 100 | 16 |
| WE502 160 | 16.0 | 32.0 | 100 | 16 |
| WE502 160 40 | 16.0 | 40.0 | 100 | 16 |
| WE502 180 | 18.0 | 45.0 | 100 | 20 |
| WE502 200 | 20.0 | 45.0 | 100 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ○ | ○ | ○ | ||||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 내경 | |
| 6 이하 | 0 ~ -0.012 | h6 |
| 6 초과 | 0 ~ -0.015 | |
