엔드밀
HOME > 제품소개 > 엔드밀

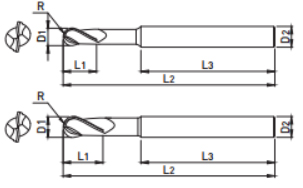

BB302 series 일반가공용 ㆍ 스탠다드
- 2날, 날 초경 브레이징 볼 엔드밀
-
- 2 FLUTE, BALL NOSE REGULAR LENGTH BRAZED TYPE
| EDP. No. | D | R | L1 | L2 | L3 | D2 |
|---|---|---|---|---|---|---|
| BB302150 | 15 | 7.5 | 28 | 55 | 100 | 16 |
| BB302160 | 16 | 8 | 28 | 55 | 100 | 16 |
| BB302180 | 18 | 9 | 29 | 55 | 110 | 20 |
| BB302200 | 20 | 10 | 29 | 55 | 110 | 20 |
| BB302220 | 22 | 11 | 36 | 60 | 110 | 25 |
| BB302240 | 24 | 12 | 37 | 60 | 110 | 25 |
| BB302250 | 25 | 12.5 | 38 | 60 | 120 | 25 |
| BB302280 | 28 | 14 | 40 | 65 | 120 | 32 |
| BB302300 | 30 | 15 | 46 | 65 | 130 | 32 |
| BB302320 | 32 | 16 | 47 | 65 | 140 | 32 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ||||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.05 | h7 |
