엔드밀
HOME > 제품소개 > 엔드밀
EB322 series 일반가공용 ㆍ 스탠다드
- 2날, 날 초경 브레이징 엔드밀-롱 타입
-
- 2 FLUTE, LONG LENGTH BRAZED TYPE

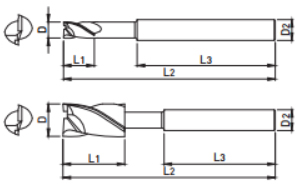

| EDP. No. | D | L1 | L2 | L3 | D2 |
|---|---|---|---|---|---|
| EB322140 | 14 | 50 | 60 | 130 | 16 |
| EB322150 | 15 | 50 | 60 | 130 | 16 |
| EB322160 | 16 | 50 | 60 | 130 | 16 |
| EB322180 | 18 | 60 | 60 | 140 | 20 |
| EB322200 | 20 | 60 | 60 | 140 | 20 |
| EB322220 | 22 | 60 | 60 | 140 | 20 |
| EB322240 | 24 | 70 | 60 | 150 | 25 |
| EB322250 | 25 | 70 | 60 | 150 | 25 |
| EB322260 | 26 | 70 | 60 | 150 | 25 |
| EB322280 | 28 | 70 | 60 | 150 | 25 |
| EB322300 | 30 | 80 | 70 | 180 | 32 |
| EB322320 | 32 | 90 | 70 | 190 | 32 |
| EB322350 | 35 | 100 | 70 | 200 | 32 |
| EB322380 | 38 | 100 | 70 | 220 | 32 |
| EB322400 | 40 | 100 | 70 | 220 | 32 |
| EB322450 | 45 | 120 | 80 | 230 | 32 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ||||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.05 | h7 |
