WAR303 series 알루미늄 가공용 ㆍ 알루웨이브
- 3날, 45°알루미늄 전용 코너 래디우스 엔드밀
-
- 3FLUTE, REGULAR LENGTH, CORNER RADIUS for Aluminum
- 알루미늄, 알루미늄 합금, 동, 비철금속 등의 가공에 적합하게 설계

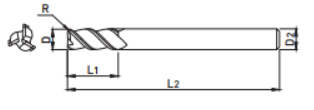

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| WAR303 06 05 | 6 | 0.5 | 15 | 50 | 6 |
| WAR303 06 10 | 6 | 1 | 15 | 50 | 6 |
| WAR303 06 15 | 6 | 1.5 | 15 | 50 | 6 |
| WAR303 06 20 | 6 | 2 | 15 | 50 | 6 |
| WAR303 08 05 | 8 | 0.5 | 20 | 60 | 8 |
| WAR303 08 10 | 8 | 1 | 20 | 60 | 8 |
| WAR303 08 15 | 8 | 1.5 | 20 | 60 | 8 |
| WAR303 08 20 | 8 | 2 | 20 | 60 | 8 |
| WAR303 10 05 | 10 | 0.5 | 25 | 70 | 10 |
| WAR303 10 10 | 10 | 1 | 25 | 70 | 10 |
| WAR303 10 15 | 10 | 1.5 | 25 | 70 | 10 |
| WAR303 10 20 | 10 | 2 | 25 | 70 | 10 |
| WAR303 10 30 | 10 | 3 | 25 | 70 | 10 |
| WAR303 10 40 | 10 | 4 | 25 | 70 | 10 |
| WAR303 12 10 | 12 | 1 | 30 | 75 | 12 |
| WAR303 12 20 | 12 | 2 | 30 | 75 | 12 |
| WAR303 12 30 | 12 | 3 | 30 | 75 | 12 |
| WAR303 12 40 | 12 | 4 | 30 | 75 | 12 |
| WAR303 14 10 | 14 | 1 | 35 | 80 | 14 |
| WAR303 14 20 | 14 | 2 | 35 | 80 | 14 |
| WAR303 14 30 | 14 | 3 | 35 | 80 | 14 |
| WAR303 14 40 | 14 | 4 | 35 | 80 | 14 |
| WAR303 14 50 | 14 | 5 | 35 | 80 | 14 |
| WAR303 16 10 | 16 | 1 | 40 | 90 | 16 |
| WAR303 16 20 | 16 | 2 | 40 | 90 | 16 |
| WAR303 16 30 | 16 | 3 | 40 | 90 | 16 |
| WAR303 16 40 | 16 | 4 | 40 | 90 | 16 |
| WAR303 16 50 | 16 | 5 | 40 | 90 | 16 |
| WAR303 20 10 | 20 | 1 | 45 | 100 | 20 |
| WAR303 20 20 | 20 | 2 | 45 | 100 | 20 |
| WAR303 20 30 | 20 | 3 | 45 | 100 | 20 |
| WAR303 20 40 | 20 | 4 | 45 | 100 | 20 |
| WAR303 20 50 | 20 | 5 | 45 | 100 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | |||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
