WAB312 series 알루미늄 가공용 ㆍ 알루웨이브
- 2날, 50˚알루미늄 전용 볼 엔드밀
-
- 2FLUTE, STUB CUT BALL NOSE
- - for Aluminum
- - 알루미늄, 동 등의 가공에 탁월하게 설계

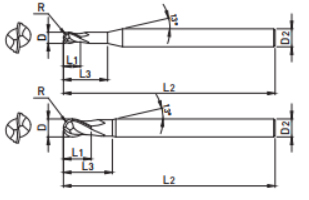

| EDP. No. | D | R | L1 | L2 | L3 | D2 | D3 |
|---|---|---|---|---|---|---|---|
| WAB312 060 | 6 | 3 | 5.5 | 25 | 55 | 5.4 | 6 |
| WAB312 061 | 6 | 3 | 5.5 | 40 | 90 | 5.4 | 6 |
| WAB312 080 | 8 | 4 | 7 | 30 | 65 | 7.2 | 8 |
| WAB312 081 | 8 | 4 | 7 | 50 | 100 | 7.2 | 8 |
| WAB312 100 | 10 | 5 | 8.5 | 35 | 75 | 9 | 10 |
| WAB312 101 | 10 | 5 | 10 | 50 | 100 | 9 | 10 |
| WAB312 102 | 10 | 5 | 10 | 60 | 150 | 9 | 10 |
| WAB312 120 | 12 | 6 | 10.5 | 0 | 75 | 11 | 12 |
| WAB312 121 | 12 | 6 | 12 | 50 | 110 | 11 | 12 |
| WAB312 122 | 12 | 6 | 12 | 60 | 150 | 11 | 12 |
| WAB312 160 | 16 | 8 | 14 | 50 | 90 | 14.5 | 16 |
| WAB312 161 | 16 | 8 | 16 | 70 | 150 | 14.5 | 16 |
| WAB312 162 | 16 | 8 | 16 | 90 | 200 | 14.5 | 16 |
| WAB312 200 | 20 | 10 | 17 | 50 | 100 | 18 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ◎ | ||||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| ±0.02 | h6 |
