WAF313A series 알루미늄 가공용 ㆍ 알루웨이브
- 알루미늄 전용 라핑 엔드밀
-
- ROUGHING ENDMILL
- - for Aluminum
- - DIN6527L / DIN6535-HA, DIN6535-HB
- - 알루미늄, 알루미늄 합금, 동 및 비철금속에 적합

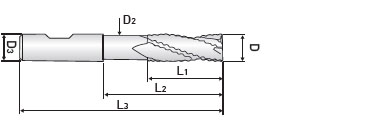

| EDP. No. | Dimension(mm) | |||||
|---|---|---|---|---|---|---|
| D | C.L | Neck Length | OAL | Neck Dia. | SH.Dia. | |
| WAF313A024 | 3/8 | 7/16 | 2-1/4 | 3-1/2 | 0.345 | 3/8 |
| WAF313A032 | 1/2 | 9/16 | 2-1/2 | 4 | 0.460 | 1/2 |
| WAF313A040 | 5/8 | 3/4 | 3 | 5 | 0.575 | 5/8 |
| WAF313A048 | 3/4 | 13/16 | 4 | 6 | 0.710 | 3/4 |
| WAF313A064 | 1 | 15/16 | 4 | 6 | 0.960 | 1 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | |||||||
허용공차
| 인선부 (inch) | 1/4 ~ 3/8 | 1/2 ~ 5/8 | 3/4 ~ 1 |
|---|---|---|---|
| 공차 | 0 ~ -.0022 | 0 ~ -.0027 | 0 ~ -.0033 |
