ZR506(8)A series 중경도용 ㆍ 클래식
- 6날 & 8날, 45도 헬릭스 롱 코너래디우스
-
- 6&8 FLUTE, 45˚HELIX, LONG LENGTH, CORNER RADIUS
- 공구강, 고경도 피삭재에 적합
- 고속 피드로 고속 절삭 및 정삭 작업이 가능
- 우수한 표면조도를 실현

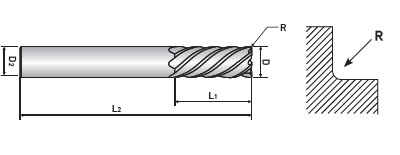

| EDP. No. | D | R | C.L | OAL | SH.Dia. | Z |
|---|---|---|---|---|---|---|
| ZR506A01620 | 1/4 | .020 | 1/2 | 2-1/4 | 1/4 | 6 |
| ZR506A02020 | 5/16 | .020 | 3/4 | 2-1/2 | 5/16 | 6 |
| ZR506A02420 | 3/8 | .020 | 7/8 | 2-7/8 | 3/8 | 6 |
| ZR506A02430 | 3/8 | .030 | 7/8 | 2-7/8 | 3/8 | 6 |
| ZR506A03220 | 1/2 | .020 | 1 | 3-1/4 | 1/2 | 6 |
| ZR506A03230 | 1/2 | .030 | 1 | 3-1/4 | 1/2 | 6 |
| ZR506A04030 | 5/8 | .030 | 1-1/4 | 3-5/8 | 5/8 | 6 |
| ZR506A04060 | 5/8 | .060 | 1-1/4 | 3-5/8 | 5/8 | 6 |
| ZR508A04830 | 3/4 | .030 | 1-1/2 | 4-1/8 | 3/4 | 8 |
| ZR508A04860 | 3/4 | .060 | 1-1/2 | 4-1/8 | 3/4 | 8 |
| ZR508A04890 | 3/4 | .090 | 1-1/2 | 4-1/8 | 3/4 | 8 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ○ | ○ | ○ | ||||
허용공차
| 인선부 (inch) | 자루부 |
|---|---|
| 0 ~ -.0012 | h6 |
