WGB504 series 흑연 가공용 ㆍ 그라-메이트
- 4날, 다이아몬드 코팅 볼 엔드밀
-
- 4 FLUTE, DIAMOND COATING, BALL NOSE ENDMILLS
- 흑연 및 비금속 가공에 탁월한 성능을 발휘

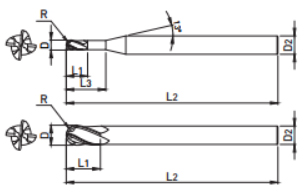

| EDP. No. | D | R | L1 | L2 | L3 | D2 |
|---|---|---|---|---|---|---|
| WGB504 010 | 1.0 | 0.5 | 3 | - | 60 | 4 |
| WGB504 010 10 | 1.0 | 0.5 | 3 | 10 | 60 | 4 |
| WGB504 010 15 | 1.0 | 0.5 | 3 | 15 | 60 | 4 |
| WGB504 010 20 | 1.0 | 0.5 | 3 | 20 | 60 | 4 |
| WGB504 010 25 | 1.0 | 0.5 | 3 | 25 | 80 | 4 |
| WGB504 010 30 | 1.0 | 0.5 | 3 | 30 | 80 | 4 |
| WGB504 015 | 1.5 | 0.75 | 4 | - | 60 | 4 |
| WGB504 015 10 | 1.5 | 0.75 | 4 | 10 | 80 | 4 |
| WGB504 015 15 | 1.5 | 0.75 | 4 | 15 | 80 | 4 |
| WGB504 015 20 | 1.5 | 0.75 | 4 | 20 | 80 | 4 |
| WGB504 015 25 | 1.5 | 0.75 | 4 | 25 | 80 | 4 |
| WGB504 015 30 | 1.5 | 0.75 | 4 | 30 | 80 | 4 |
| WGB504 020 | 2.0 | 1.0 | 6 | - | 60 | 4 |
| WGB504 020 10 | 2.0 | 1.0 | 6 | 10 | 80 | 4 |
| WGB504 020 15 | 2.0 | 1.0 | 6 | 15 | 80 | 4 |
| WGB504 020 20 | 2.0 | 1.0 | 6 | 20 | 80 | 4 |
| WGB504 020 25 | 2.0 | 1.0 | 6 | 25 | 80 | 4 |
| WGB504 020 30 | 2.0 | 1.0 | 6 | 30 | 80 | 4 |
| WGB504 020 40 | 2.0 | 1.0 | 6 | 40 | 100 | 4 |
| WGB504 030 | 3.0 | 1.5 | 9 | - | 60 | 4 |
| WGB504 030 15 | 3.0 | 1.5 | 9 | 15 | 100 | 4 |
| WGB504 030 20 | 3.0 | 1.5 | 9 | 20 | 100 | 4 |
| WGB504 030 25 | 3.0 | 1.5 | 9 | 25 | 100 | 4 |
| WGB504 030 30 | 3.0 | 1.5 | 9 | 30 | 100 | 4 |
| WGB504 030 40 | 3.0 | 1.5 | 9 | 40 | 100 | 4 |
| WGB504 030 50 | 3.0 | 1.5 | 9 | 50 | 100 | 4 |
| WGB504 040 060 | 4.0 | 2.0 | 12 | - | 60 | 4 |
| WGB504 040 080 | 4.0 | 2.0 | 12 | - | 80 | 4 |
| WGB504 040 110 | 4.0 | 2.0 | 12 | - | 110 | 4 |
| WGB504 040 130 | 4.0 | 2.0 | 12 | - | 130 | 4 |
| WGB504 040 150 | 4.0 | 2.0 | 12 | - | 150 | 4 |
| WGB504 050 080 | 5.0 | 2.5 | 15 | 25 | 80 | 6 |
| WGB504 050 110 | 5.0 | 2.5 | 15 | 25 | 110 | 6 |
| WGB504 060 090 | 6.0 | 3.0 | 20 | - | 90 | 6 |
| WGB504 060 110 | 6.0 | 3.0 | 20 | - | 110 | 6 |
| WGB504 060 130 | 6.0 | 3.0 | 20 | - | 130 | 6 |
| WGB504 060 150 | 6.0 | 3.0 | 20 | - | 150 | 6 |
| WGB504 060 180 | 6.0 | 3.0 | 20 | - | 180 | 6 |
| WGB504 080 110 | 8.0 | 4.0 | 25 | - | 110 | 8 |
| WGB504 080 130 | 8.0 | 4.0 | 25 | - | 130 | 8 |
| WGB504 080 150 | 8.0 | 4.0 | 25 | - | 150 | 8 |
| WGB504 080 200 | 8.0 | 4.0 | 25 | - | 200 | 8 |
| WGB504 100 110 | 10.0 | 5.0 | 30 | - | 110 | 10 |
| WGB504 100 130 | 10.0 | 5.0 | 30 | - | 130 | 10 |
| WGB504 100 150 | 10.0 | 5.0 | 30 | - | 150 | 10 |
| WGB504 100 180 | 10.0 | 5.0 | 30 | - | 180 | 10 |
| WGB504 100 200 | 10.0 | 5.0 | 30 | - | 200 | 10 |
| WGB504 120 110 | 12.0 | 6.0 | 35 | - | 110 | 12 |
| WGB504 120 130 | 12.0 | 6.0 | 35 | - | 130 | 12 |
| WGB504 120 150 | 12.0 | 6.0 | 35 | - | 150 | 12 |
| WGB504 120 180 | 12.0 | 6.0 | 35 | - | 180 | 12 |
| WGB504 120 200 | 12.0 | 6.0 | 35 | - | 200 | 12 |
| WGB504 160 150 | 16.0 | 8.0 | 50 | - | 150 | 16 |
| WGB504 160 200 | 16.0 | 8.0 | 50 | - | 200 | 16 |
| WGB504 200 150 | 20.0 | 10.0 | 60 | - | 150 | 20 |
| WGB504 200 200 | 20.0 | 10.0 | 60 | - | 200 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ○ | ||||||||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 12 이하 | 0 ~ -0.020 | h6 |
| 12 초과 | 0 ~ -0.030 | |
