DA552 series 중경도용 ㆍ 클래식
- 2날, 테이퍼 넥 볼 엔드밀
-
- 2 FLUTE, BALL NOSE with PENCIL NECK
- 공구강, 합금강, 금형강 및 고경도 피삭재에 적합
- 모방가공에 적합
- 테이퍼 롱 넥 타입으로 깊은 부위 모방가공에 적합

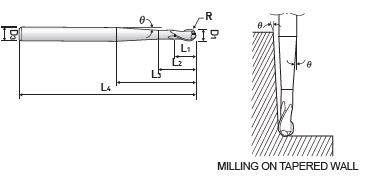

| EDP. No. | D1 | R | L1 | L2 | L3 | D3 | L4 | θ |
|---|---|---|---|---|---|---|---|---|
| DA552006 | 3/16 | 3/32 | 9/16 | .659 | 3-11/32 | 3/8 | 7-3/4 | 2° |
| DA552007 | 3/16 | 3/32 | 9/16 | .666 | 2-13/16 | 3/8 | 6 | 2°30’ |
| DA552008 | 1/4 | 1/8 | 3/4 | .859 | 4-7/16 | 1/2 | 7-3/4 | 2° |
| DA552009 | 1/4 | 1/8 | 3/4 | .856 | 3-23/32 | 1/2 | 6 | 2°30’ |
| DA552010 | 5/16 | 5/32 | 3/4 | .868 | 4-29/32 | 1/2 | 7-3/4 | 1°20’ |
| DA552011 | 5/16 | 5/32 | 3/4 | .870 | 3-15/16 | 1/2 | 6 | 1°45’ |
| DA552012 | 3/8 | 3/16 | 1-3/16 | 1.326 | 4-29/32 | 5/8 | 7-3/4 | 2° |
| DA552013 | 3/8 | 3/16 | 1-3/16 | 1.325 | 4-3/16 | 5/8 | 6 | 2°30’ |
| DA552016 | 1/2 | 1/4 | 1-3/16 | 1.309 | 4 | 5/8 | 7-3/4 | 1°20’ |
| DA552017 | 1/2 | 1/4 | 1-3/16 | 1.329 | 3-3/8 | 5/8 | 6 | 1°45’ |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ○ | ○ | ○ | ||||
허용공차
| 인선부 (inch) | 자루부 |
|---|---|
| 0 ~ -.0012 | h6 |
