WGE504 series 흑연 가공용 ㆍ 그라-메이트
- 4날, 다이아몬드 코팅 스퀘어 엔드밀
-
- 4 FLUTE, DIAMOND COATING, BALL NOSE ENDMILLS
- 흑연, 강화 플라스틱 등 비철, 비금속 계열에 탁월한 성능을 발휘

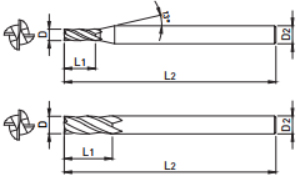

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| WGE504 020 | 2.0 | 6 | 50 | 4 |
| WGE504 020 08 | 2.0 | 8 | 50 | 4 |
| WGE504 020 10 | 2.0 | 10 | 50 | 4 |
| WGE504 025 | 2.5 | 8 | 50 | 4 |
| WGE504 030 | 3.0 | 8 | 50 | 6 |
| WGE504 030 10 | 3.0 | 10 | 50 | 6 |
| WGE504 030 12 | 3.0 | 12 | 50 | 6 |
| WGE504 030 16 | 3.0 | 16 | 60 | 6 |
| WGE504 030 20 | 3.0 | 20 | 60 | 6 |
| WGE504 040 | 4.0 | 10 | 50 | 6 |
| WGE504 040 12 | 4.0 | 12 | 50 | 6 |
| WGE504 040 16 | 4.0 | 16 | 60 | 6 |
| WGE504 040 20 | 4.0 | 20 | 60 | 6 |
| WGE504 040 25 | 4.0 | 25 | 60 | 6 |
| WGE504 050 | 5.0 | 15 | 60 | 6 |
| WGE504 060 | 6.0 | 15 | 60 | 6 |
| WGE504 060 20 | 6.0 | 20 | 110 | 6 |
| WGE504 060 30 | 6.0 | 30 | 150 | 6 |
| WGE504 080 | 8.0 | 20 | 70 | 8 |
| WGE504 080 30 | 8.0 | 30 | 110 | 8 |
| WGE504 080 40 | 8.0 | 40 | 150 | 8 |
| WGE504 100 | 10.0 | 25 | 75 | 10 |
| WGE504 100 40 | 10.0 | 40 | 110 | 10 |
| WGE504 100 50 | 10.0 | 50 | 150 | 10 |
| WGE504 120 | 12.0 | 30 | 80 | 12 |
| WGE504 120 50 | 12.0 | 50 | 120 | 12 |
| WGE504 120 60 | 12.0 | 60 | 160 | 12 |
| WGE504 160 | 16.0 | 50 | 110 | 16 |
| WGE504 160 70 | 16.0 | 70 | 160 | 16 |
| WGE504 160 90 | 16.0 | 90 | 160 | 16 |
| WGE504 160 100 | 16.0 | 100 | 200 | 16 |
| WGE504 200 | 20.0 | 70 | 160 | 20 |
| WGE504 200 90 | 20.0 | 90 | 160 | 20 |
| WGE504 200 100 | 20.0 | 100 | 200 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ○ | ||||||||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 전규격 | 0 ~ -0.030 | h6 |
