G series 흑연 가공용 ㆍ 그라-메이트

2날, 흑연, 비철 가공용 다이아몬드 코팅 볼 엔드밀

2 FLUTE, DIAMOND COATING BALL NOSE

흑연 및 비철금속 가공에 탁월한 성능을 발휘

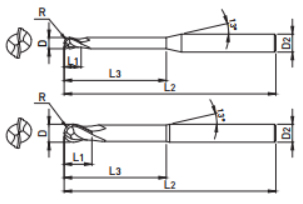

EDP. No.	D	R	L₁	L₂	L₃	D₂	D₃
G00501003	0.5	0.25	1	3	50	0.45	4
G00501006	0.5	0.25	1	6	50	0.45	4
G00501010	0.5	0.25	1	10	50	0.45	4
G00601203	0.6	0.3	1.2	3	50	0.55	4
G00601206	0.6	0.3	1.2	6	50	0.55	4
G00601208	0.6	0.3	1.2	8	50	0.55	4
G00601210	0.6	0.3	1.2	10	50	0.55	4
G00601212	0.6	0.3	1.2	12	50	0.55	4
G0080164	0.8	0.4	1.6	4	50	0.75	4
G0080166	0.8	0.4	1.6	6	50	0.75	4
G0080168	08	0.4	1.6	8	50	0.75	4
G0100306	1	0.5	3	6	60	0.95	4
G0100308	1	0.5	3	8	60	0.95	4
G0100310	1	0.5	3	10	60	0.95	4
G0100312	1	0.5	3	12	60	0.95	4
G0100314	1	0.5	3	14	60	0.95	4
G0100316	1	0.5	3	16	60	0.95	4
G0100318	1	0.5	3	18	60	0.95	4
G0100320	1	0.5	3	20	60	0.95	4
G0120410	1.2	0.6	4	10	70	115	4
G0150510	1.5	0.75	5	10	60	1.45	4
G0150512	1.5	0.75	5	12	60	1.45	4
G0150516	1.5	0.75	5	16	60	1.45	4
G0150520	1.15	0.75	5	20	60	1.45	4
G0150525	1.5	0.75	5	25	70	1.45	4
G0150530	1.5	0.75	5	30	70	1.45	4
G0200812	2	1	8	12	60	1.95	4
G0200816	2	1	8	16	60	1.95	4
G0200820	2	1	8	20	60	1.95	4
G0200825	2	1	8	25	70	1.95	4
G0200830	2	1	8	30	70	1.95	4
G0200835	2	1	8	35	80	1.95	4
G0200840	2	1	8	40	80	1.95	4
G0201020	2	1	10	20	80	1.95	4
G0201020L	2	1	10	20	100	1.95	4
G0251020	2.5	1.25	10	20	80	2.43	4
G0301216	3	1.5	12	16	60	2.9	6
G0301220	3	1.5	12	20	70	2.9	6
G0301225	3	1.5	12	25	70	2.9	6
G0301230	3	1.5	12	30	80	2.9	6
G0301235	3	1.5	12	35	80	2.9	6
G0301240	3	1.5	12	40	90	2.9	6
G0301245	3	1.5	12	45	90	2.9	6
G0301525	3	1.5	15	25	80	2.9	4
G04015S	4	2	15	-	50	-	4
G04015M	4	2	15	-	80	-	4
G04015L	4	2	15	-	120	-	4
G0401520	4	2	15	20	60	3.9	6
G0401525	4	2	15	25	70	3.9	6
G0401530	4	2	15	30	80	3.9	6
G0401535	4	2	15	35	80	3.9	6
G0401540	4	2	15	40	90	3.9	6
G0401545	4	2	15	45	90	3.9	6
G0401550	4	2	15	50	100	3.9	6
G0402030	4	2	20	30	80	3.9	4
G0503050	5	2.5	30	50	100	4.8	6
G0503050L	5	2.5	30	50	150	4.8	6
G06020S	6	3	20	-	70	-	6
G06020M	6	3	20	-	100	-	6
G06020L	6	3	20	-	150	-	6
G0603050	6	3	30	50	100	5.8	6
G0603050L	6	3	30	50	150	5.8	6
G08025S	8	4	25	-	70	-	8
G08025M	8	4	25	-	110	-	8
G08025L	8	4	25	-	160	-	8
G0804060	8	4	40	60	110	7.8	8
G0804060L	8	4	40	60	200	7.8	8
G10030S	10	5	30	-	80	-	10
G10030M	10	5	30	-	120	-	10
G10030L	10	5	30	-	170	-	10
G1005070	10	5	50	70	120	9.7	10
G1005070L	10	5	50	70	200	9.7	10
G12035S	12	6	35	-	80	-	12
G12035M	12	6	35	-	130	-	12
G12035L	12	6	35	-	180	-	12
G1205575	12	6	55	75	130	11.7	12
G1205575L	12	6	55	75	200	11.7	12

적용 피삭재

탄소강 (S45C, S55C...) ~ HB225	합금강 (SCM, SK...) HB225~325	프리하든강 (NAK...) HRc30~50	열처리강		동	흑연	주철 FCD400. 500~	알루미늄	스테인리스강
탄소강 (S45C, S55C...) ~ HB225	합금강 (SCM, SK...) HB225~325	프리하든강 (NAK...) HRc30~50	~HRc55 SKD61	~HRc55 SKD11	동	흑연	주철 FCD400. 500~	알루미늄	스테인리스강
						◎		○

허용공차

인선부 (mm)	자루부
0 ~ -0.03	h6
