DA522 series 중경도용 ㆍ 클래식
- 2날 긴 전장, 롱 넥 볼타입 엔드밀
-
- 2 FLUTE, LONG LENGTH,
- BALL NOSE with EXTENDED NECK
- 공구강, 합금강, 금형강 및 고경도 피삭재에 적합
- 모방가공에 적합
- 롱 넥타입 모방가공에 적합

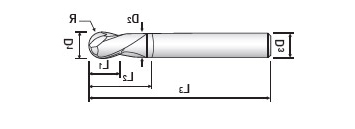

| EDP. No. | D | R | L1 | L2 | L3 | D2 | D3 |
|---|---|---|---|---|---|---|---|
| DA522004 | 1/8 | 1/16 | 5/16 | - | 2-3/4 | - | 1/4 |
| DA522006 | 3/16 | 3/32 | 1/2 | - | 3-1/8 | - | 1/4 |
| DA522008 | 1/4 | 1/8 | 1/2 | 7/8 | 3-1/8 | .242 | 1/4 |
| DA522010 | 5/16 | 5/32 | 9/16 | 1-1/16 | 3-1/2 | .305 | 5/16 |
| DA522012 | 3/8 | 3/16 | 3/4 | 1-1/4 | 4 | .367 | 3/8 |
| DA522016 | 1/2 | 1/4 | 7/8 | 1-3/8 | 4-1/4 | .492 | 1/2 |
| DA522020 | 5/8 | 5/16 | 1-1/4 | 2 | 5-1/2 | .617 | 5/8 |
| DA522024 | 3/4 | 3/8 | 1-1/2 | 2-1/4 | 6-1/4 | .742 | 3/4 |
| DA522032 | 1 | 1/2 | 2-1/8 | 3 | 7 | .992 | 1 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ○ | ○ | ○ | ||||
허용공차
| 인선부 (inch) | 자루부 |
|---|---|
| 0 ~ -.0012 | h6 |
