SM504 series 난삭재 가공용 ㆍ 서스-웨이브
- 4날, 난삭재용 부등분 분할 엔드밀
-
- 4 FLUTE, REGULAR LENGTH
- - 스테인리스강, 티타늄, 인코넬 등의 난삭재가공에탁월한 성능을 발휘
- - 부등분 분할이 적용
- - 칩핑방지용 코너 래디우스 적용으로 고성능을 실현
- (R형상이 필요한 가공에는 적합하지 않습니다.)

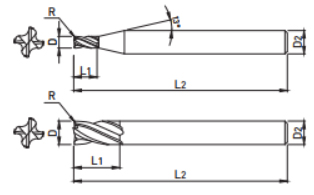

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| SM504020 | 2 | 0.1 | 6 | 45 | 6 |
| SM504030 | 3 | 0.1 | 10 | 45 | 6 |
| SM504040 | 4 | 0.2 | 12 | 50 | 6 |
| SM504050 | 5 | 0.2 | 13 | 50 | 6 |
| SM504060 | 6 | 0.2 | 13 | 50 | 6 |
| SM504070 | 7 | 0.2 | 16 | 60 | 8 |
| SM504080 | 8 | 0.2 | 16 | 60 | 8 |
| SM504090 | 9 | 0.2 | 19 | 70 | 10 |
| SM504100 | 10 | 0.3 | 22 | 70 | 10 |
| SM504120 | 12 | 0.3 | 26 | 75 | 12 |
| SM504140 | 14 | 0.3 | 26 | 82 | 14 |
| SM504160 | 16 | 0.3 | 32 | 90 | 16 |
| SM504180 | 18 | 0.3 | 32 | 100 | 18 |
| SM504200 | 20 | 0.3 | 38 | 100 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ◎ | |||||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 12 이하 | 0 ~ -0.02 | h6 |
| 12 초과 | 0 ~ -0.03 | |
