엔드밀
HOME > 제품소개 > 엔드밀
SM503 series 난삭재 가공용 ㆍ 서스-웨이브
- 3날, 부등분 분할 난삭재용 엔드밀
-
- 3 FLUTE, REGULAR LENGTH
- 스테인리스강, 티타늄, 인코넬 등의 난삭재가공에
- 탁월한 성능을 발휘합니다.

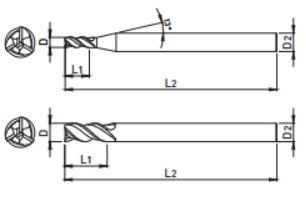

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| SM503010 | 1 | 2 | 45 | 4 |
| SM503015 | 1.5 | 3 | 45 | 4 |
| SM503020 | 2 | 4 | 50 | 6 |
| SM503030 | 3 | 6 | 50 | 6 |
| SM503040 | 4 | 8 | 50 | 6 |
| SM503050 | 5 | 10 | 50 | 6 |
| SM503060 | 6 | 13 | 60 | 6 |
| SM503080 | 8 | 19 | 70 | 8 |
| SM503100 | 10 | 22 | 80 | 10 |
| SM503120 | 12 | 26 | 90 | 12 |
| SM503140 | 14 | 26 | 90 | 12 |
| SM503160 | 16 | 30 | 110 | 16 |
| SM503180 | 18 | 32 | 110 | 18 |
| SM503200 | 20 | 32 | 140 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ◎ | |||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
