DS502 series 난삭재 가공용 ㆍ 서스-웨이브
- 2날, 표준길이 & 롱 타입 난삭재용 볼 엔드밀
-
- 2 FLUTE, BALL NOSE REGULAR &
- LONG LENGTH
- 스테인리스강, 티타늄, 인코넬 등의 난삭재가공에
- 탁월한 성능을 발휘

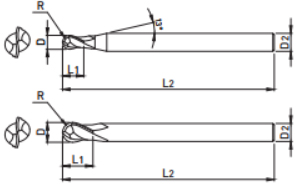

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| DS502010 | 1 | 0.5 | 3 | 50 | 6 |
| DS502020 | 2 | 1 | 6 | 50 | 6 |
| DS502030 | 3 | 1.5 | 8 | 50 | 6 |
| DS502031 | 3 | 1.5 | 8 | 70 | 6 |
| DS502040 | 4 | 2 | 10 | 50 | 6 |
| DS502041 | 4 | 2 | 10 | 70 | 6 |
| DS502050 | 5 | 2.5 | 13 | 50 | 6 |
| DS502051 | 5 | 2.5 | 13 | 80 | 6 |
| DS502060 | 6 | 3 | 13 | 50 | 6 |
| DS502061 | 6 | 3 | 13 | 90 | 6 |
| DS502080 | 8 | 4 | 19 | 60 | 8 |
| DS502081 | 8 | 4 | 19 | 100 | 8 |
| DS502100 | 10 | 5 | 22 | 70 | 10 |
| DS502101 | 10 | 5 | 22 | 100 | 10 |
| DS502120 | 12 | 6 | 26 | 75 | 12 |
| DS502121 | 12 | 6 | 26 | 110 | 12 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ◎ | |||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
