XR514 series 스테인리스용 ㆍ X-스타
- 4날, 부등분 분할 래디우스 엔드밀
-
- 4 FLUTE, REGULAR LENGTH
- 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한 표면조도를 실현
- 마찰계수를 최소화한 신코팅 적용으로 칩배출이 탁월
- 다양한 코너 래디우스를 적용

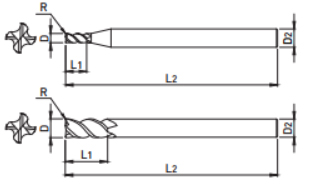

| EDP. No. | D | R | L1 | L2 | D2 |
|---|---|---|---|---|---|
| XR5140201 | 2 | 0.1 | 5 | 45 | 4 |
| XR5140202 | 2 | 0.2 | 5 | 45 | 4 |
| XR5140302 | 3 | 0.2 | 8 | 50 | 6 |
| XR5140303 | 3 | 0.3 | 8 | 50 | 6 |
| XR5140305 | 3 | 0.5 | 8 | 50 | 6 |
| XR5140403 | 4 | 0.3 | 10 | 50 | 6 |
| XR5140405 | 4 | 0.5 | 10 | 50 | 6 |
| XR5140410 | 4 | 1.0 | 10 | 50 | 6 |
| XR5140505 | 5 | 0.5 | 13 | 50 | 6 |
| XR5140510 | 5 | 1.0 | 13 | 50 | 6 |
| XR5140605 | 6 | 0.5 | 13 | 50 | 6 |
| XR5140610 | 6 | 1.0 | 13 | 50 | 6 |
| XR5140615 | 6 | 1. | 13 | 50 | 6 |
| XR5140805 | 8 | 0.5 | 19 | 60 | 8 |
| XR5140810 | 8 | 1.0 | 19 | 60 | 8 |
| XR5140815 | 8 | 1.5 | 19 | 60 | 8 |
| XR5140820 | 8 | 2.0 | 19 | 60 | 8 |
| XR5141005 | 10 | 0.5 | 22 | 70 | 10 |
| XR5141010 | 10 | 1.0 | 22 | 70 | 10 |
| XR5141015 | 10 | 1.5 | 22 | 70 | 10 |
| XR5141020 | 10 | 2.0 | 22 | 70 | 10 |
| XR5141205 | 12 | 0.5 | 26 | 75 | 12 |
| XR5141210 | 12 | 1.0 | 26 | 75 | 12 |
| XR5141215 | 12 | 1.5 | 26 | 75 | 12 |
| XR5141220 | 12 | 2.0 | 26 | 75 | 12 |
| XR5141230 | 12 | 3.0 | 26 | 75 | 12 |
| XR5141615 | 16 | 1.5 | 32 | 90 | 16 |
| XR5141620 | 16 | 2.0 | 32 | 90 | 16 |
| XR5141630 | 16 | 3.0 | 32 | 90 | 16 |
| XR5142030 | 20 | 3.0 | 38 | 100 | 20 |
| XR5142040 | 20 | 4.0 | 38 | 100 | 20 |
| XR5142050 | 20 | 5.0 | 38 | 100 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | ◎ | ◎ | ○ | ◎ | |||
허용공차
| 인선부 (mm) | 자루부 | |
|---|---|---|
| 외경 | 공차 | |
| 12 이하 | 0 ~ -0.02 | h6 |
| 12 초과 | 0 ~ -0.03 | |
