엔드밀
HOME > 제품소개 > 엔드밀
ZE304 series 저경도용 ㆍ 썬더
- 4날, 표준길이 엔드밀
-
- 4 FLUTE, REGULAR LENGTH
- 공구강, 합금강, 금형강 및 고경도 피삭재에 적합

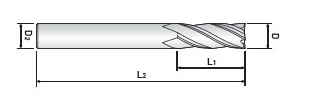

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| ZE304020 | 2 | 6 | 40 | 6 |
| ZE304025 | 2.5 | 8 | 40 | 6 |
| ZE304030 | 3 | 8 | 45 | 6 |
| ZE304035 | 3.5 | 10 | 45 | 6 |
| ZE304040 | 4 | 11 | 45 | 6 |
| ZE304045 | 4.5 | 11 | 45 | 6 |
| ZE304050 | 5 | 13 | 50 | 6 |
| ZE304055 | 5.5 | 13 | 50 | 6 |
| ZE304060 | 6 | 13 | 50 | 6 |
| ZE304065 | 6.5 | 16 | 60 | 8 |
| ZE304070 | 7 | 16 | 60 | 8 |
| ZE304075 | 7.5 | 16 | 60 | 8 |
| ZE304080 | 8 | 19 | 60 | 8 |
| ZE304085 | 8.5 | 19 | 70 | 10 |
| ZE304090 | 9 | 19 | 70 | 10 |
| ZE304095 | 9.5 | 19 | 70 | 10 |
| ZE304100 | 10 | 22 | 70 | 10 |
| ZE304105 | 10.5 | 22 | 75 | 12 |
| ZE304110 | 11 | 22 | 75 | 12 |
| ZE304115 | 11.5 | 22 | 75 | 12 |
| ZE304120 | 12 | 26 | 75 | 12 |
| ZE304130 | 13 | 26 | 80 | 12 |
| ZE304140 | 14 | 26 | 80 | 14 |
| ZE304150 | 15 | 32 | 90 | 16 |
| ZE304160 | 16 | 32 | 90 | 16 |
| ZE304180 | 18 | 32 | 100 | 18 |
| ZE304200 | 20 | 38 | 100 | 20 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | |||||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
