엔드밀
HOME > 제품소개 > 엔드밀
XCC504 series 스테인리스용 ㆍ X-스타
- 4날, 부등분 분할 표준길이 코너 챔퍼 타입-이중코어 적용
-
- 4 FLUTE, REGULAR LENGTH
- 개별 분할방식 절삭날 채택으로 피삭재의 정밀 공차 및 우수한 표면조도를 실현
- 마찰계수를 최소화한 신코팅 적용으로 칩배출이 탁월
- 이중코어 적용으로 굽힘강성 보강
- ㆍ코너 챔퍼 타입

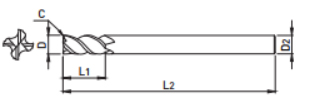

| EDP. No. | D | C | L1 | L2 | D2 |
|---|---|---|---|---|---|
| XCC504060 | 6 | 0.075 | 15 | 50 | 6 |
| XCC504080 | 8 | 0.1 | 20 | 60 | 8 |
| XCC504100 | 10 | 0.125 | 25 | 70 | 10 |
| XCC504120 | 12 | 0.15 | 30 | 75 | 12 |
| XCC504160 | 16 | 0.2 | 40 | 90 | 16 |
| XCC504200 | 20 | 0.3 | 45 | 100 | 20 |
| XCC504250 | 25 | 0.3 | 50 | 120 | 25 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | ◎ | ◎ | ○ | ◎ | |||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 0 ~ -0.02 | h6 |
