XR535A series 스테인리스용 ㆍ X-스타
- 5날, 부등분 분할 표준 길이 및 엑스트라 롱 타입
-
- 5 FLUTES, REGULAR CUT LENGTH WITH LONG EXTENDED NECK
- 향상된 제품 수명을 위하여 날부의 강성 보완
- 날부 강성으로 고 회전, 이송 절삭 조건으로 측면 가공 시 탁월
- 고 회전, 이송 절삭 조건으로 생산성 향상 및 진동 방지 효과

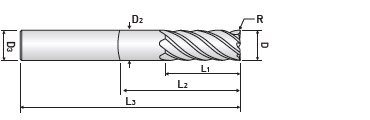

| EDP. No. | D | R | L1 | L2 | L3 | D2 | D3 |
|---|---|---|---|---|---|---|---|
| XR535 A 024 015 | 3/8 | .015 | 1-1/4 | 3-3/8 | 6 | .367 | 3/8 |
| XR535 A 024 030 | 3/8 | .030 | 1-1/4 | 3-3/8 | 6 | .367 | 3/8 |
| XR535 A 028 015 | 7/16 | .015 | 1-1/2 | 3-3/8 | 6 | .430 | 7/16 |
| XR535 A 028 030 | 7/16 | .030 | 1-1/2 | 3-3/8 | 6 | .430 | 7/16 |
| XR535 A 032 015 | 1/2 | .015 | 1-1/2 | 4-1/8 | 6 | .492 | 1/2 |
| XR535 A 032 030 | 1/2 | .030 | 1-1/2 | 4-1/8 | 6 | .492 | 1/2 |
| XR535 A 040 015 | 5/8 | .015 | 2 | 4 | 6 | .617 | 5/8 |
| XR535 A 040 030 | 5/8 | .030 | 2 | 4 | 6 | .617 | 5/8 |
| XR535 A 040 045 | 5/8 | .045 | 2 | 4 | 6 | .617 | 5/8 |
| XR535 A 048 015 | 3/4 | .015 | 2-1/4 | 4 | 6 | .742 | 3/4 |
| XR535 A 048 030 | 3/4 | .030 | 2-1/4 | 4 | 6 | .742 | 3/4 |
| XR535 A 048 045 | 3/4 | .045 | 2-1/4 | 4 | 6 | .742 | 3/4 |
| XR535 A 064 015 | 1 | .015 | 3 | 4 | 6 | .992 | 1 |
| XR535 A 064 030 | 1 | .030 | 3 | 4 | 6 | .992 | 1 |
| XR535 A 064 045 | 1 | .045 | 3 | 4 | 6 | .992 | 1 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 | 열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ◎ | ◎ | ○ | ○ | ◎ | |||||
허용공차
| 인선부 (inch) | 자루부 | |
|---|---|---|
| 1/8 이상 1/4 이하 | 0 ~ -0.0012 | -.0001 ~ -.0003 |
| 1/4 이상 3/8 이하 | 0 ~ -0.0016 | |
| 3/8 이상 1 이하 | 0 ~ -0.002 | -.0001 ~ -.0004 |
