CCF series 센터링 툴 ㆍ Centering Tool
- 챔퍼 커터 페이스
-
- 헬릭스타입 2날을 적용하여 모서리 면취 가공시 절삭력이 좋으며, 피삭재의 조도 우수
- 항절력이 높은 미립자 초경합금 소재 적용

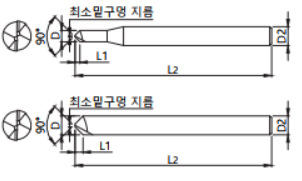

| EDP. No. | D1 | θ | D2 | L1 | L2 | D3 |
|---|---|---|---|---|---|---|
| CCF502 020 S4 | 0.3 | 90˚ | 2 | 0.85 | 50 | 4 |
| CCF502 020 | 0.3 | 90˚ | 2 | 0.85 | 50 | 6 |
| CCF502 040 S4 | 0.3 | 90˚ | 2 | 1.85 | 50 | 4 |
| CCF502 040 | 0.3 | 90˚ | 4 | 1.85 | 50 | 6 |
| CCF502 060 | 0.3 | 90˚ | 6 | 2.85 | 50 | 6 |
| CCF502 080 | 0.4 | 90˚ | 8 | 3.8 | 60 | 8 |
| CCF502 100 | 0.5 | 90˚ | 10 | 4.75 | 70 | 10 |
| CCF502 120 | 0.5 | 90˚ | 12 | 5.75 | 75 | 12 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||
허용공차
| D (mm) | 자루부 |
|---|---|
| ±0.01 | h6 |
