센터링 툴
HOME > 제품소개 > 센터링 툴
CCT series 센터링 툴 ㆍ Centering Tool
- 챔퍼 커터
-
- 모서리 면취 가공시 절삭력이 좋으며, 피삭재의 조도 우수
- 항절력이 높은 미립자 초경합금 소재 적용

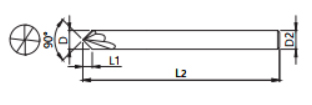

| EDP. No. | D | θ | L1 | L2 | D2 |
|---|---|---|---|---|---|
| CCT502 030 S3 | 3 | 90˚ | 1.5 | 60 | 3 |
| CCT502 040 S4 | 4 | 90˚ | 2 | 60 | 4 |
| CCT502 060 | 6 | 90˚ | 3 | 60 | 6 |
| CCT502 080 | 8 | 90˚ | 4 | 65 | 8 |
| CCT502 100 | 10 | 90˚ | 5 | 70 | 10 |
| CCT502 120 | 12 | 90˚ | 6 | 75 | 12 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ○ | ○ | ||||
허용공차
| D (mm) | 자루부 |
|---|---|
| ±0.01 | h6 |
