센터링 툴
HOME > 제품소개 > 센터링 툴

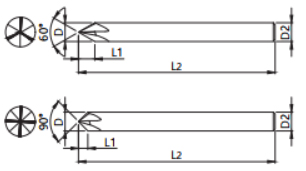

CFT series 센터링 툴 ㆍ Centering Tool
- 챔퍼 툴
-
| EDP. No. | D | θ | L1 | L2 | D2 | Z |
|---|---|---|---|---|---|---|
| CFT0660 | 6 | 60˚ | 5.1 | 50 | 6 | 3 |
| CFT0690 | 6 | 90˚ | 3 | 50 | 6 | 3 |
| CFT0860 | 8 | 60˚ | 6.9 | 60 | 8 | 3 |
| CFT0890 | 8 | 90˚ | 4 | 60 | 8 | 3 |
| CFT1060 | 10 | 60˚ | 8.6 | 70 | 10 | 4 |
| CFT1090 | 10 | 90˚ | 5 | 70 | 10 | 4 |
| CFT1260 | 12 | 60˚ | 10.3 | 75 | 12 | 4 |
| CFT1290 | 12 | 90˚ | 6 | 75 | 12 | 4 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ○ | ○ | ||||
허용공차
| D (mm) | 자루부 |
|---|---|
| ±0.01 | h6 |
