LDF series 센터링 툴 ㆍ Centering Tool

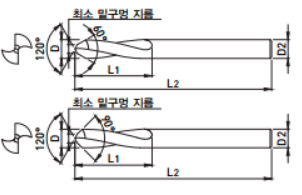

- NC 스포팅 드릴 / 이중챔퍼타입
-
- 최소밑구멍 이내에 120˚선단각을 두어 치즐엣지의 깨짐을 최소화 함
| EDP. No. | D | L1 | L2 | D2 | θ | 최소밑구멍 |
|---|---|---|---|---|---|---|
| LDF0360 | 3 | 9 | 50 | 3 | 60˚ | 1.5 |
| LDF0390 | 3 | 9 | 50 | 3 | 90˚ | 1.2 |
| LDF0460 | 4 | 10 | 50 | 4 | 60˚ | 1.7 |
| LDF0490 | 4 | 10 | 50 | 4 | 90˚ | 1.3 |
| LDF0560 | 5 | 12 | 50 | 5 | 60˚ | 1.9 |
| LDF0590 | 5 | 12 | 50 | 5 | 90˚ | 1.5 |
| LDF0660 | 6 | 13 | 60 | 6 | 60˚ | 1.9 |
| LDF0690 | 6 | 13 | 60 | 6 | 90˚ | 1.5 |
| LDF0860 | 8 | 23 | 70 | 8 | 60˚ | 1.9 |
| LDF0890 | 8 | 23 | 70 | 8 | 90˚ | 1.6 |
| LDF1060 | 10 | 24 | 80 | 10 | 60˚ | 2.1 |
| LDF1090 | 10 | 24 | 80 | 10 | 90˚ | 2.1 |
| LDF1260 | 12 | 28 | 80 | 12 | 60˚ | 2.1 |
| LDF1290 | 12 | 28 | 80 | 12 | 90˚ | 2.1 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ○ | ○ | ||||
허용공차
| D (mm) | 자루부 |
|---|---|
| ±0.01 | h6 |
