CDS series 센터링 툴 ㆍ Centering Tool
- 솔리드 센터 드릴
-

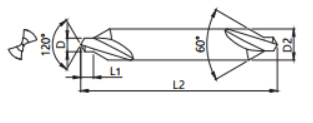

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| CDS010 | 1 | 1 | 40 | 3 |
| CDS015 | 1.5 | 1.5 | 40 | 4 |
| CDS020 | 2 | 2 | 45 | 5 |
| CDS025 | 2.5 | 2.5 | 45 | 6 |
| CDS030 | 3 | 3 | 55 | 8 |
| CDS040 | 4 | 4.5 | 60 | 10 |
| CDS050 | 5 | 5.5 | 65 | 12 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ○ | ○ | ○ | ○ | ||||
허용공차
| 인선부 (mm) | 자루부 |
|---|---|
| 전규격 0~+0.1 | h6 |
